Návod k praktické úloze

MĚŘENÍ VELIKOSTI MIKROSKOPICKÝCH OBJEKTŮ

Použité přístroje a pomůcky: mikroskop, digitální kamera, program LevenhukLite, kalibrační sklíčko, krevní nátěr.

Postup práce:

  1. Nastavení mikroskopu a spuštění řídícího programu na PC

  • Zapněte mikroskop.

  • Přihlašte se do počítače pod svým přihlašovacím jménem.

  • Spusťte program LevenhukLite pomocí ikony na ploše.

  1. Kalibrace

  • Otočením hlavice pod stolkem mikroskopu nastavte objektiv zvětšující 60x (objektiv s modrým pruhem). Vložte na stolek mikroskopu kalibrační sklíčko (dodá vyučující) a zaostřete pomocí dvojice mikrošroubů (je umístěna vlevo dole na těle mikroskopu) na kalibrační měřítko, jeden dílek odpovídá 10 µm.

  • V programu LevenhukLite spusťte snímání obrazu kliknutím na název kamery Levenhuk1000.

  • Sejměte obraz kalibračního měřítka kliknutím tlačítko SNAP:

Kalibrační měřítko

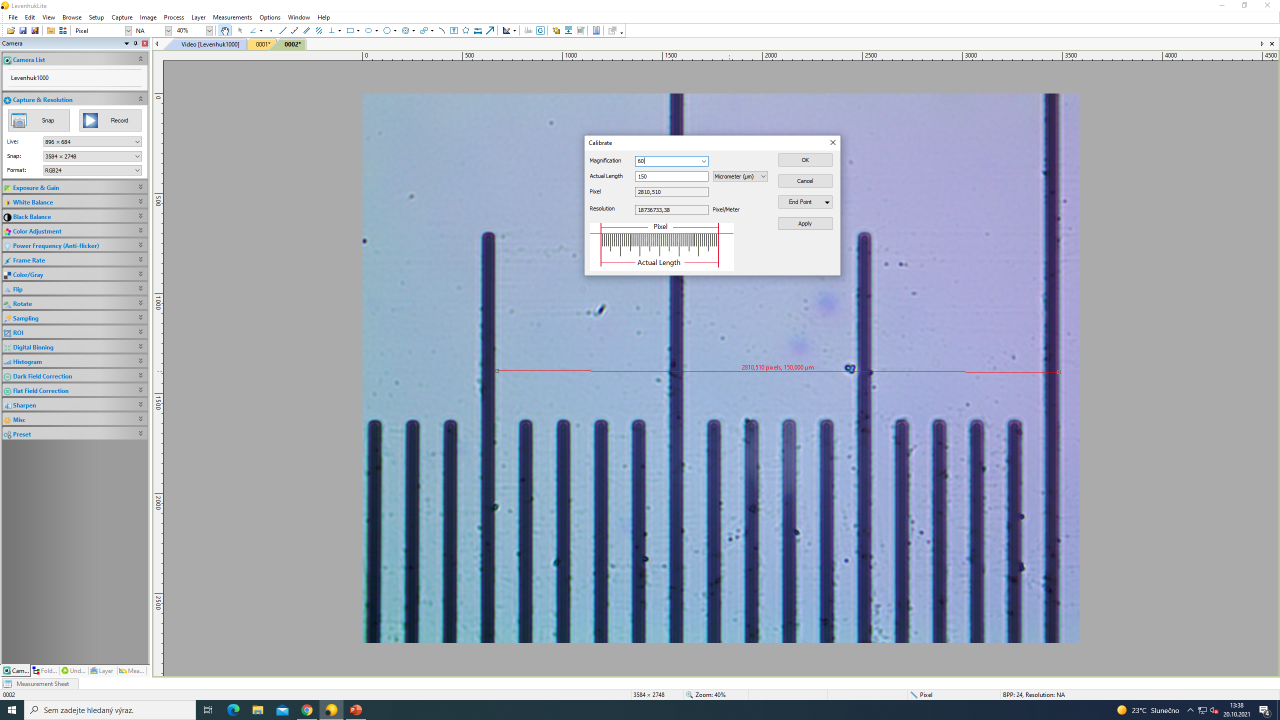

  • V programu LevehukLite v menu Options klikněte na položku Calibration (pozor - toto provádíte v sejmutém obrázku) - viz předchozí krok

    1. Změřte referenční vzdálenost tj. pomocí kurzoru a myši označte 15 dílků.

    2. Do pole Magnification zadejte 60, do pole Actual length zadejte 150 a nastavte jednotku µm (délka 15 dílků se z pixelů přepočítá na µm).

Kalibrace

  1. Měření velikosti červených krvinek

  • Na stolek mikroskopu upevněte sklíčko s krevním nátěrem - sklíčko s nátěrem dodá vyučující.

  • Pečlivě zaostřete na červené krvinky.

  • Sejměte obraz zaostřených červených krvinek kliknutím na SNAP.

  • V menu programu vyberte položku Measurements, poté klikněte na položku Line. Pracujete opět v sejmutém obrázku

  • Změřte pomocí kurzoru a myši postupně 50 červených krvinek. Hodnoty se automaticky ukládají do tabulky. Na preparátu pokud možno vybírejte samostatně se nacházející krvinky a ne jejich shluky, kde mohou být krvinky deformovány.

  • Po změření padesáté hodnoty měření uložte obrázek  a k němu příslušnou tabulku ve formátu Excel

    1. Uložení obrázku - nabídce File vyberte Save as a nastavte formát JPEG  a uložte.
    2. Uožení souboru s naměřenými hodnotami -  kliktněte na tlačítko Excel. Automaticky se spustí Excel a otevře tabulka s daty. Tento soubor uložte.
  • Měření velikosti červených krvinek od bodu 3 provede na jiném místě preparátu další student (včetně uložení obou souborů) - NEPROVÁDĚJTE znovu kalibraci ani nevypínejte program

  • Každý student bude mít své vlastní měření (tedy obrázek krvinek a Excel soubor s hodnotami) uložené na osobním disku

  1. Zpracování měření

  • Spusťte protokol, importujte do datového listu (druhý list protokolu) 50 naměřených hodnot (kopírujte z vašeho uloženého Excel souboru)

  • Výsledky zpracujte dle požadavků uvedených v protokolu k této úloze.

  1. Ukončení měření

  • Oba soubory (uložené na osobním disku) vložte jako soubor do PC Doktor dle instrukcí z praktik o informačních systémech

  • Zařízení vypněte a to v opačném pořadí než bylo zapínáno, tj. nejdříve ukončete program, poté vypněte osvětlení mikroskopu.
